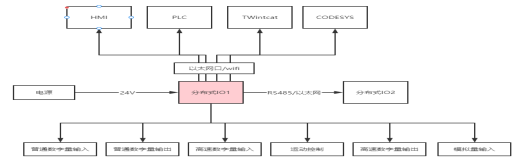

嵌入式IO设备解决方案-szx-code系列软件+aFAR系列硬件

szx-aFAR系列硬件（szx-afar2101h）规格

组件

规格参数

结构

1. 形态：书本式，
2. 安装方式：支持桌面、壁挂及导轨（需要配套附件）
3. 尺寸：190x126.5x44(长x宽x高)
4. 材质：金属铝和钣金可选

afar-mt7621a主板

afar-mt7621a主板

afar-mt7621a主板

（1）基础系统

（1）CPU：MT7621A，MIPS,双核，主频880M

（2）RAM：256M

（3）Flash：32M

（4）TF:32G

（5)RTC

（2）电源

1. 输入电压：DC24，范围18V~53V
2. 端子类型：凤凰头，2针工业端子
3. 整机功耗：（依赖配置）

50. 峰值：25W
50. 平均：15W
50. 待机：<1W

4. 支持过压保护，欠压保护，输入输出短路保护，防反接保护

接口

1. 以太网:3个10/100/1000M
2. RS485/RS232:1个，自适应，最高可达10M
3. DI/DO:IO插槽1个，可以选配不同的主板IO模块
4. 调试接口：串口（TTL）RJ45
5. 接地柱
6. SIM卡：１个
7. TF卡：１个
8. 天线：４个，４G：２个，WIFI：１个，GPS：1个
9. 恢复出厂设置：RESET孔1个

LED

(1)除接口灯外10个

扩展板位

（1）扩展板位2个

WIFI模块插槽

1个，可以选配WIFI模块

4G及GPS插槽

1个，可选配4G模块

操作系统

1. 内核：linux实时内核，版本linux-5.4.154-rt
2. Rootfs:openwrt20.4

边缘网关软件

1. szx-code-rt-hal：适配linux系统，支持linux-5.4.154-rt及openwrt20.4
2. Szx-code-rt-ec:基于微服务架构的边缘计算框架，可以加载边缘网关微服务软件组件，提供安全、数据存贮、传感设备管理等核心服务。
3. Szx-code-rt-ext:协议组件包，可以根据用户需求，支持MQTT、RSTFUL、MODBUS等多种不同的协议。
4. 边缘网关支持软件组件：提供边缘网关应用微服务软件组件，支持客户定制应用服务。

afar-t507主板

afar-t507主板

afar-t507主板

afar-t507主板

（1）基础系统

（1）CPU：全志T507,CotexA53,,4核64位，1.5G

（2）RAM：2GB

（3）EMMC：8G

（4）TF:32G

（5)RTC

（2）电源

1. 输入电压：DC24，范围18V~53V
2. 端子类型：凤凰头，2针工业端子
3. 整机功耗：（依赖配置）

50. 峰值：25W
50. 平均：15W
50. 待机：<1W

4. 支持过压保护，欠压保护，输入输出短路保护，防反接保护

接口

1. 以太网:3个10/100/1000M
2. RS485/RS232:1个，自适应，最高可达10M
3. DI/DO:IO插槽1个，可以选配不同的主板IO模块
4. 调试接口：串口（TTL）RJ45
5. 接地柱
6. SIM卡：１个
7. TF卡：１个
8. 天线：４个，４G：２个，WIFI：１个，GPS：1个
9. 恢复出厂设置：RESET孔1个

LED

(1)除接口灯外10个

扩展板位

（1）扩展板位2个

WIFI模块插槽

1个，可以选配WIFI模块

4G及GPS插槽

1个，可双选配WIFI及4G模块

操作系统

1. 内核：linux实时内核，版本linux-4.170-rt
2. Rootfs:ubuntu 20.04

边缘网关软件

1. szx-code-rt-hal：适配linux系统，支持linux-4.9.170-rt及openwrt20.4
2. Szx-code-rt-ec:基于微服务架构的边缘计算框架，可以加载边缘网关微服务软件组件，提供安全、数据存贮、传感设备管理等核心服务。
3. Szx-code-rt-ext:协议组件包，可以根据用户需求，支持MQTT、RSTFUL、MODBUS等多种不同的协议。
4. 边缘网关支持软件组件：提供边缘网关应用微服务软件组件，支持客户定制应用服务。

WIFI模块

WIFI模块

WIFI

1. 标准：IEEE 802.11a, IEEE 802.11b, IEEE 802.11g,IEEE 802.11n,
2. 频率： 2.4GHz~2.4835GHz/5.15GHz~5.845GHz
3. 调制模式：

50. 802.11b: CCK, DQPSK, DBPSK
50. 802.11a/g: 64-QAM,16-QAM, QPSK, BPSK
50. 802.11n: 64-QAM,16-QAM, QPSK, BPSK

4. 工作模式：Infrastructure, Ad-Hoc
5. 速率： 1,2,5.5,6,11,12,18,22,24,30,36,48,54,60,90,120 和最大300M
6. 扩频 ：

50. IEEE 802.11a: ISM(Industrial Scientific Medical)
50. IEEE 802.11b: DSSS (Direct Sequence Spread Spectrum)
50. IEEE 802.11g/n:OFDM (Orthogonal Frequency Division Multiplexing)

7. 灵敏度@PER

50. 1M: -90dBm@8%PER
50. 6M: -88dBm@10%PE
50. 11M:-85dBm@8%PER
50. 54/135M:-73dBm@10%PER

8. 发射功率：< 18dBm@11b,< 14dBm@11g ,< 13dBm@11n,< 12dBm@11a
9. 传输距离：室内100米，室外300米，与环境有关系

4G/GPS 模块

4G/GPS 模块

4G/GPS 模块

4G/GPS 模块

4G/GPS 模块

4G及GPS

1. LTE-FDD（支持分集接收） B1/B3/B5/B8
2. LTE-TDD（支持分集接收） B38/B39/B40/B41
3. WCDMA（支持分集接收） B1/B8
4. TD-SCDMA B34/B39
5. CDMA BC0
6. GSM 900MHz/1800MHz
7. GNSS 功能 GPS, GLONASS, BeiDou/Compass, Galileo, QZSS
8. 发射功率

l Class 4 (33dBm±2dB) for GSM900

l Class 1 (30dBm±2dB) for DCS1800

l Class E2 (27dBm±3dB) for GSM900 8-PSK

l Class E2 (26dBm±3dB) for DCS1800 8-PSK

l Class 3 (24dBm+2/-1dB) for CDMA BC0

l Class 3 (24dBm+1/-3dB) for WCDMA bands

l Class 2 (24dBm+1/-3dB) for TD-SCDMA bands

l Class 3 (23dBm±2dB) for LTE-FDD bands

l Class 3 (23dBm±2dB) for LTE-TDD bands

9. LTE 特性

l 最大支持 3GPP R8 non-CA Cat 4 FDD 和 TDD

l 支持 1.4MHz~20MHz 射频带宽

l 下行支持 MIMO

l LTE-FDD：最大下行速率 150Mbps，最大上行速率 50Mbps

l LTE-TDD：最大下行速率 130Mbps，最大上行速率 35Mbps

10. UMTS 特性

l 支持 3GPP R8 DC-HSDPA，HSPA+，HSDPA，HSUPA 和 WCDMA

l 支持 QPSK，16-QAM 和 64-QAM 调制

l DC-HSDPA：最大下行速率 42Mbps

l HSUPA：最大上行速率 5.76Mbps

l WCDMA：最大下行速率 384Kbps，最大上行速率 384Kbps

11. TD-SCDMA 特性

l 支持 CCSA Release 3 TD-SCDMA

l 最大下行速率 4.2Mbps，最大上行速率 2.2Mbps

12. CDMA2000 特性

l 支持 3GPP2 CDMA2000 1X Advanced 和 1xEV-DO Rev.A

l EVDO：最大下行速率 3.1Mbps，最大上行速率 1.8Mbps

l 1X Advanced：最大下行速率 307.2Kbps，最大上行速率 307.2Kbps

13. GSM 特性

GPRS：

l 支持 GPRS 多时隙等级 33（默认为 33）

l 编码格式：CS-1/CS-2/CS-3/CS-4

l 最大下行速率 107Kbps，最大上行速率 85.6Kbps

EDGE：

l 支持 EDGE 多时隙等级 33（默认为 33）

l 支持 GMSK 和 8-PSK 的调制编码方式

l 下行编码格式：CS 1-4 和 MCS 1-9

l 上行编码格式：CS 1-4 和 MCS 1-9

l 最大下行速率 296Kbps，最大上行速率 236.8Kbps

14. 网络协议特性

l 支持 TCP/UDP/PPP/FTP/HTTP/NTP/PING/QMI/NITZ/CMUX/

l HTTPS/SMTP/MMS/FTPS/SMTPS/SSL/FILE 协议

l 支持 PAP (Password Authentication Protocol) 和 CHAP (Challenge

l Handshake Authentication Protocol)

主板IO模块

 SM-D0808P

50. Di:8
50. Do:8
50. PNP型

SM-D0808N

50. Di:8
50. Do:8
50. NPN型

SM-D0808R

50. Di:8
50. Do:8
50. Relay

主板IO模块

SM-Customer

50. 客户定制IO

扩展板

扩展板

EXIO-AC0800

50. 电流，8路输入
50. 0~20mA/4~20mA

EXIO-AV0800

50. 电压，8路输入
50. 0~10V

EXIO-C4S4

50. CAN：4路
50. RS485:4路

EXIO-S08

50. RS485/RS232/RS422:8
50. 工作模式软件控制

EXCPU-T507

50. 扩展CPU板T507，全志T507,CotexA53,,4核64位，1.5G主频，RAM：2GB。EMMC：8G，支持视频Codec
50. HDMI:1,
50. 音频：1
50. USB：2

EXAIU－ATLAS

50. 16TOPS
50. ARM/8GRAM/16GEMMC/1以太网1000M

EXAIU－NVIDIA－NX

50. 21TOPS
50. ARM/8GRAM/16GEMMC/1以太网1000M/1HDMI

EXIO-Customer

50. 客户定制IO

产品

特性名称

特性说明

备注

IO设备集成开发环境

（Szx-code-ide-io）

设备厂家属性

（1）厂家名称

（2）设备型号

（3）定制日期

（4）硬件版本

（5）厂家LOGO

IO规格配置

(1)接口类型

(2)接口数量

(3)总线类型及协议

(4)IO周期

(5)定时器数量及属性

(6)计数器数量

(7)高速IO配置

(8)中断配置

(9)过滤器配置

(10)IO可选功能模块配置

根据软件不同，规格有差异

CPU类型配置

指定CPU架构，支持MCU、arm32、arm64、x86、amd64

需要进行RT-HAL适配

生成批量生产包

用于批量生产灌装

生成生产测试包

用于生产测试

生成升级包

用于现场升级

设备软件包

（Szx-code-rt-hal-io/Szx-code-rt-io/Szx-code-rt-ext)

低层依赖包

提供适配服务

需要适配

IO应用包

提供IO应用及管理功能

协议包

根据配置，提供现场总线协议

Szx-code-web-view

上位机软件

用于设备的升级及状态调试、监控等
